원래 장소:
중국 광둥
브랜드 이름:
Hilink
인증:
CE FCC Rohs
모델 번호:
HL-CWDM-MUX

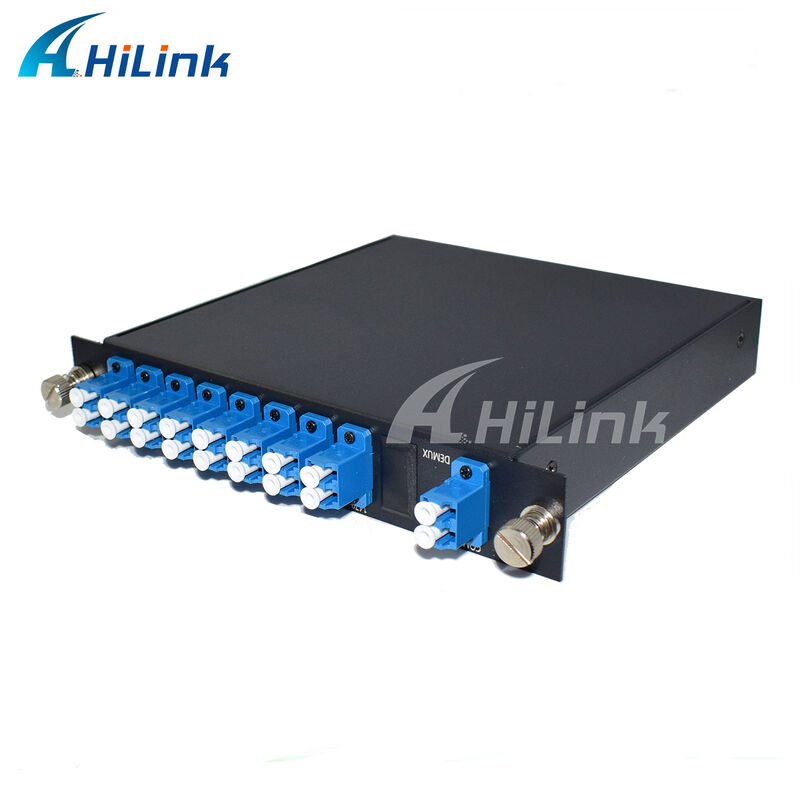

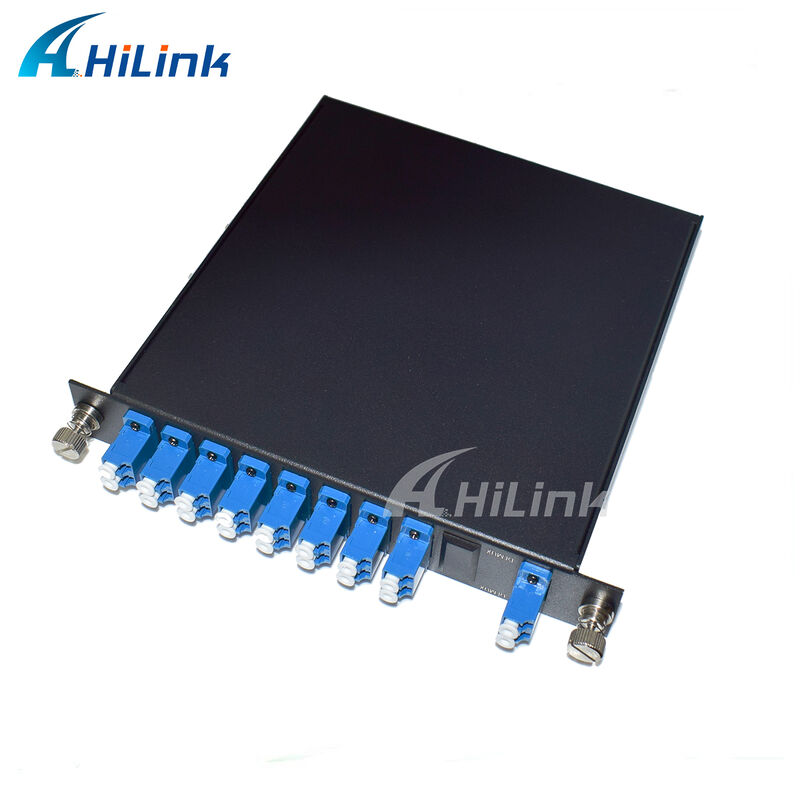

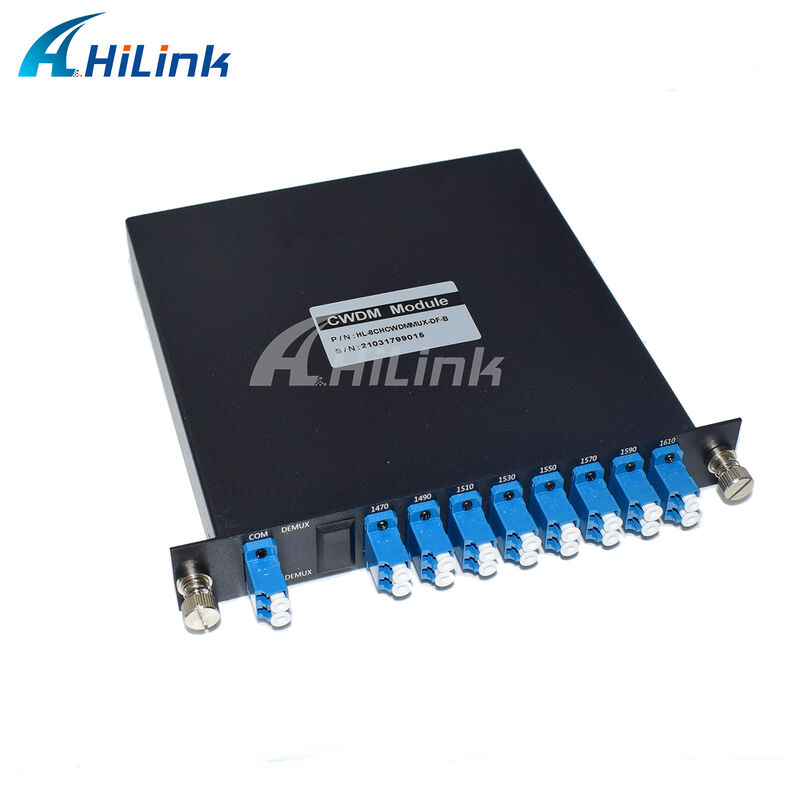

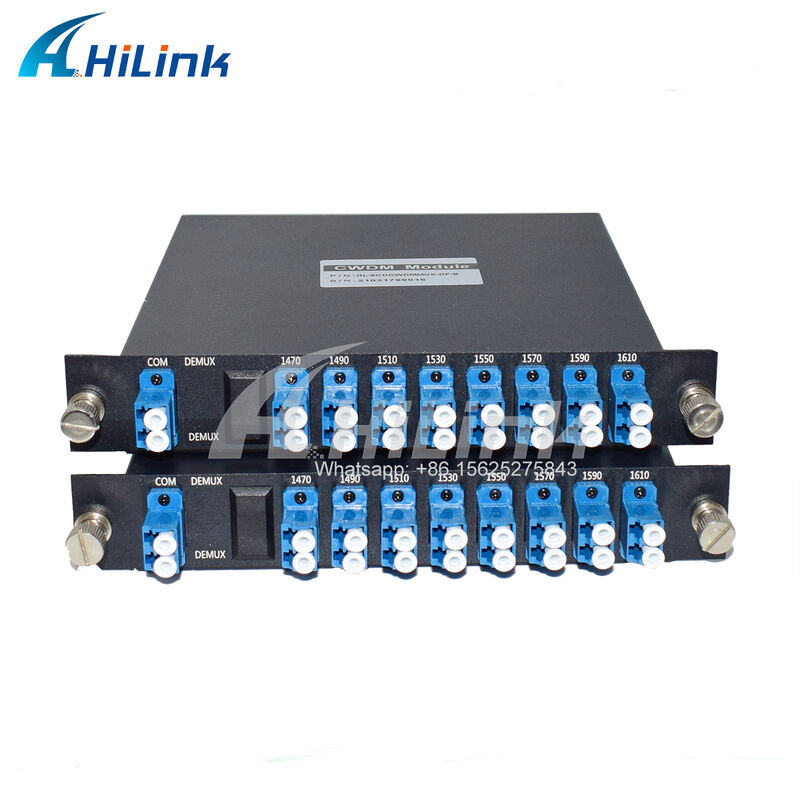

8 CWDM 채널 1470-1610nm Mux Demux 모니터 및 확장 포트 듀얼 파이버 LC/UPC
| 매개 변수 | Mux | 디맥스 |
|---|---|---|
| 작동 파장 범위 | 1260~1620 nm | |
| CWDM 채널 범위 | 1460~1620 nm | |
| CWDM 채널 중앙 파장 (λc) | 1471, 1491, 1511, 1531, 1551, 1571, 1591 및 1611 nm | |
| 1310 대역 파장 범위 | 1260~1360 nm | |
| CWDM 채널 간격 | 20 nm | |
| CWDM 채널 패스 대역 | ≥ λc ± 6.5 nm | |
| CWDM 채널 삽입 손실 | ≤ 3.2 dB | |
| 1310 밴드 삽입 손실 | ≤ 0.8 dB | |
| CWDM 패스 밴드 리플 | ≤ 0.3 dB | |
| CWDM 인접 채널 격리 | ≥ 15 dB | ≥ 35 dB |
| CWDM 비접근 채널 격리 | ≥ 15 dB | ≥ 45 dB |
| 1310 밴드 격리 | ≥ 45 dB | |
| 지침 | ≥ 50 dB | |
| 수익 손실 | ≥ 45 dB | |
| PDL | ≤ 0.15 | |
| 최대 전력 | 300mW | |
| 작동 온도 | -5°C ~ +65°C | |
| 저장 온도 | -40°C ~ +85°C | |
| 패키지 크기 | 100mm x 90mm x 7mm | |
| HL 구성 | 채널 수 | 1 채널 | 섬유 종류 | 섬유 길이 | 입력/출력 연결 장치 |
|---|---|---|---|---|---|
| HL-Hilink M=Mux D=Demux O=OADM | 04=4 채널 08=8 채널 16=16 채널 18=18 채널 N=N 채널...... | 27=1270nm 47=1470nm 49=1490nm...... 61=1610nm SS=특별 | 1=공화섬유 2=900um 느슨 파이프 3=2mm 케이블 4=3mm 케이블 | 1=1m 2=2m S=특정 | 0=FA=FC/APC FP=FC/PC SA=SC/APC SP=SC/PC LP=LC/UPC...... |
