원래 장소:
중국 광둥
브랜드 이름:
HILINK
인증:
CE FCC Rohs
모델 번호:
HL-400G - OSFP-LR

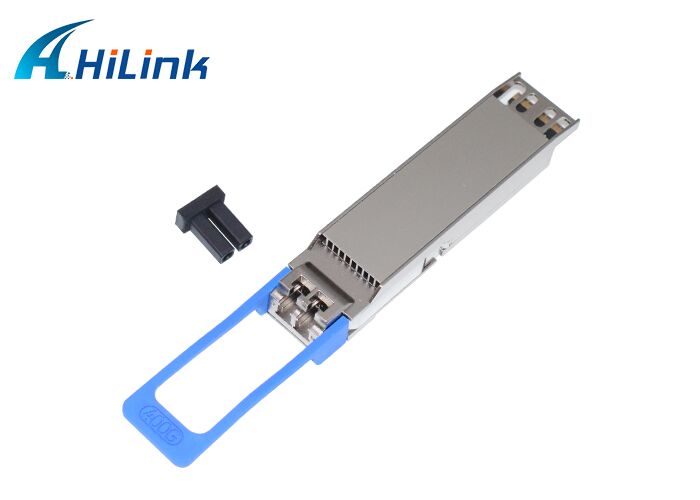

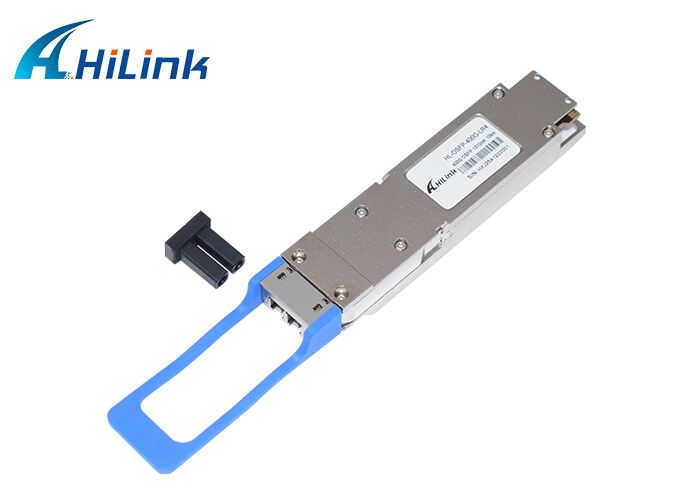

400G 기본 SMF LR4 OSFP 모듈 듀플렉스 LC 전송 10km 5G 데이터 센터
OSFP 트랜시버 모듈은 10km 단일 모드 섬유로 400 기가비트 이더넷 링크에서 사용하도록 설계되었습니다. 모듈은 최대 53개의 독립적인 전기 입력/출력 채널을 보유하고 있습니다.채널당 125Gbps모듈에 통합된 기어박스는 53.125Gbps (PAM4) 전기 입력 데이터의 8개의 채널을 각각 106.25Gbps (PAM4) 동작으로 400Gb/s의 집계 데이터 속도가.
4개의 송신/ 수신 단위는 ITU G에서 작동합니다.694.2 1300nm 근처의 CWDM 그리드. 모듈의 송신 경로는 4채널 모듈러 드라이버와 통합된 양방향 PAM4 리타이머 ASIC를 포함한다.외부로 조절된 레이저 4개와 광적 멀티플렉서 1개수신자 경로에서, 광학 디 멀티플렉서 (optical de-multiplexer) 는 4개의 광다이오드 (photodiodes) 와 결합되어 있으며, 4개의 채널의 TIA 배열이 내장된 PAM4 리타이머 (PAM4 re-timer) 도 함께 합니다.모듈의 전기 인터페이스는 IEEE 802에서 정의된 400GAUI-8 인터페이스에 적합합니다..3bs, OSFP MSA를 준수합니다.
| QSFP | 명목 파장 (nm) | 케이블 종류 | 핵 크기 (마이크론) | 모달 대역폭 (MHz*km) *3 | 케이블 거리*1 | 전력 소모량 (W) | 탭 색상을 당기 |
|---|---|---|---|---|---|---|---|
| QSFP-100G-SR4-S | 850 | MMF | 500.500 | 2000 (OM3) 4700 (OM4) | 70m 100m | 3.5 | 비자색 |
| QSFP-100G-LR4-S | 1295, 1300, 1304, 1309 | SMF | G.652 | - | 10km | 3.5 | 파란색 |
| QSFP-100G-CWDM4-S | 1271, 1291, 1311, 1331 | SMF | G.652 | - | 2km | 3.5 | 녹색 |
| QSFP-100G-PSM4-S | 1310 | SMF | G.652 | - | 500m | 3.5 | 오렌지 |
| QSFP-100G-SM-SR | 1271, 1291, 1311, 1331 | SMF | G.652 | - | 2km | 3.5 | 녹색 |
