원래 장소:
광둥, 중국
브랜드 이름:
Hilink
인증:
CE Rohs
모델 번호:
40G QSFP LR4 10KM

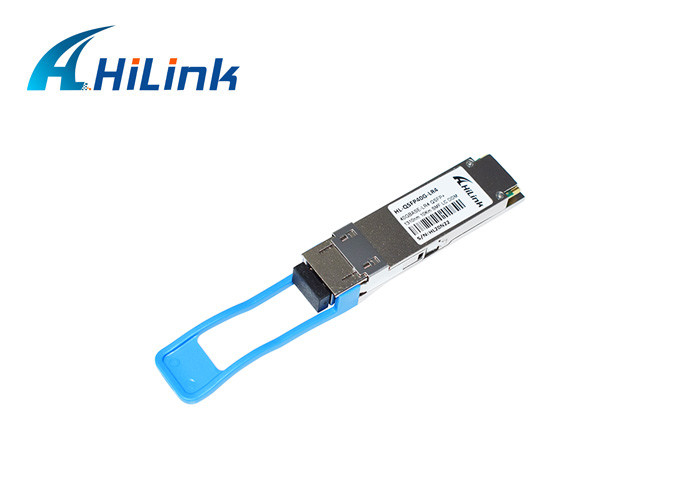

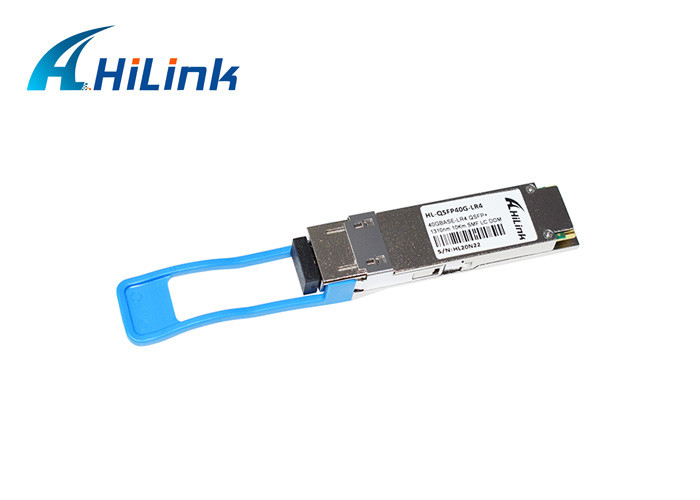

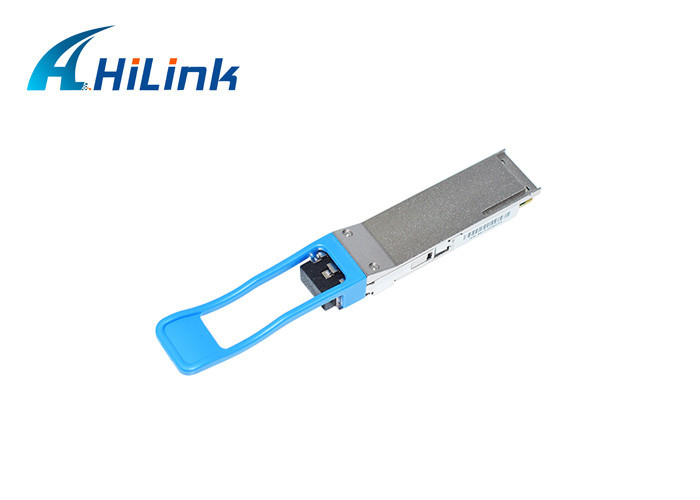

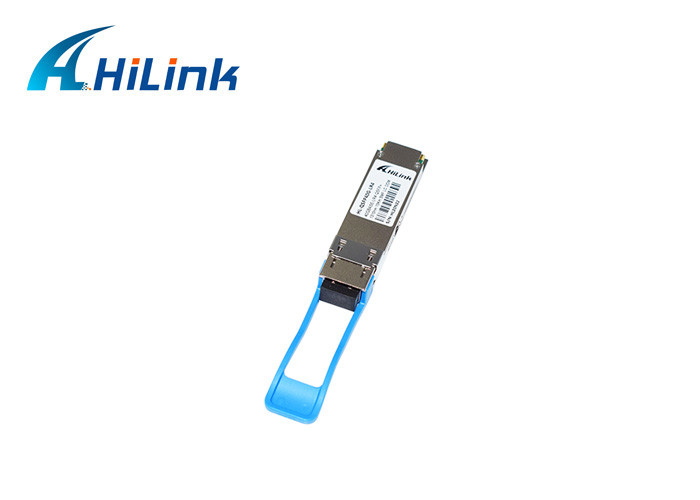

QSFP+, 40GBASE-LR4, SMF, 1270~1330,10KM LC 연결기 광 섬유용 모듈
이 상품은 2m-10km 광통신을 위해 설계된 송수신기 모듈입니다
애플리케이션. 디자인은 IEEE P802.3ba 표준 중 40GBASE-LR4에 순응합니다. 모듈은 4 CWDM 광 신호로 10Gb/s 전기적 데이터의 4개 입력 채널 (ch)를 변환하고, 40Gb/s 광전송을 위한 싱글 채널 안으로 그들을 다중송신합니다. 거꾸로, 수신부에, 모듈은 광학적으로 4로의 40Gb/s 입력을 역다중화처리합니다
CWDM은 신호를 보내고, 4개의 채널 출력 전기적 데이터로 그들을 변환합니다.
4 CWDM 채널의 중심 파장은 1271, 1291, 1311과 1331 nm입니다
CWDM 파장 그리드의 멤버들은 국제 전기통신 규격 위원회 G.694.2에서 정의했습니다. 그것은 광 인터페이스를 위한 두 부분으로 된 LC 연결기와 전기 인터페이스를 위한 38 핀 연결기를 포함합니다. 장거리 시스템에서 광분산을 최소화하기 위해, 단일 모드 빛 섬유 (SMF)는 이 모듈에 적용되어야 합니다.
제품은 폼 팩터, 광학 / 전기 접속과 디지털로 설계됩니다
QSFP+ 다중-자원 협정 (MSA)에 따른 진단상의 인터페이스. 그것은 온도, 습도와 EMI 간섭을 포함하는 가장 가혹한 외부 운영 상태를 충족시키도록 설계되었습니다.
광학적 특성
| 매개 변수 | 기호 | 민 | 전형적입니다 | 맥스 | 유닛 | 기록 | |
| 파장 할당 | L0 | 1264.5 | 1271 | 1277.5 | 별거 안 해 | ||
| L1 | 1284.5 | 1291 | 1297.5 | 별거 안 해 | |||
| L2 | 1304.5 | 1311 | 1317.5 | 별거 안 해 | |||
| L3 | 1324.5 | 1331 | 1337.5 | 별거 안 해 | |||
| 송신기 | |||||||
| 인접 모드 억제율 | SMSR | 30 | dB | ||||
| 전체 평균 발진 파워 | PT | 8.3 | 데이터 베이스 관리 프로그램 | ||||
| 평균 발진 파워, 각각 레인 | PAVG | -4 | 2.3 | 데이터 베이스 관리 프로그램 | |||
| 광변조 크기 (OMA), 각각 레인 | 포마 | -4 | 3.5 | 데이터 베이스 관리 프로그램 | 1 | ||
| 어떠한 2 레인 (OMA) 사이의 발진 파워의 차이 | 프트스, 디프 | 6.5 | dB | ||||
| 각각 레인, OMA 마이너스 송신기와 분산 페널티 (TDP)에서 전원에 착수합니다 | -4.8 | 데이터 베이스 관리 프로그램 | |||||
| 각각 레인인 TDP | TDP | 2.6 | dB | ||||
| 소광비 | ER | 3.5 | dB | ||||
| 상대 강도 잡음 | 린 | -128 | dB/Hz | 12dB 반영 | |||
| 광 궤환 손실 허용한도 | 톨 | 20 | dB | ||||
| 송신기 반사도 | RT | -12 | dB | ||||
| 송신기 아이 마스크 정의 {X1, X2, X3, Y1, Y2, Y3} | {0.25, 0.4, 0.45, 0.25, 0.28, 0.4} | ||||||
| 평균 출시 전원차단 송신기, 각각 레인 | 포트 | -30 | 데이터 베이스 관리 프로그램 | ||||
| 수신기 | |||||||
| 손상 문턱치, 각각 레인 | 스드 | 3.3 | 데이터 베이스 관리 프로그램 | 2 | |||
| 전체 평균은 전원을 받습니다 | 8.3 | 데이터 베이스 관리 프로그램 | |||||
| 평균은 전원, 각각 레인을 받습니다 | -13.7 | 2.3 | 데이터 베이스 관리 프로그램 | ||||
| 수신기 반사도 | RR | -26 | dB | ||||
| 수신기 감도 (OMA), 각각 레인 | SEN | -11.5 | 데이터 베이스 관리 프로그램 | ||||
| 각각 레인인 응력을 가진 수신기 감도 (OMA) | -9.6 | 데이터 베이스 관리 프로그램 | 3 | ||||
| 차이는 안에 어떠한 2 레인 (OMA) 사이의 전원을 받습니다 | 프스, 디프 | 7.5 | dB | ||||
| LOS는 주장합니다 | LOSA | -28 | 데이터 베이스 관리 프로그램 | ||||
| LOS는 디어설트합니다 | LOSD | -15 | 데이터 베이스 관리 프로그램 | ||||
| LOS 이력현상 | LOSH | 0.5 | dB | ||||
| 수신기 전기적 3 dB 최고 차단 주파수, 각각 레인 | FC | 12.3 | 기가헤르츠 | ||||
| 스트레스 수신기 감수성 검정 (기록 5)의 조건 | |||||||
| 수직 눈 클로저 처벌, 각각 차선 | 1.9 | dB | |||||
| 응력을 가진 눈 J2 지터, 각각 레인 | 0.3 | UI | |||||
| 응력을 가진 눈 J9 지터, 각각 레인 | 0.47 | UI | |||||
기록 :
1. 지라도 TDP < 0="">
2. 수신기는 피해 없이 한 레인에 이 전원 수준을 가지는 모듈화된 광학적 입력 신호에 대한 연속 촬영을 허용할 수 있을 것입니다. 수신기는 이 입력 전원에 바르게 작동할 필요가 없습니다.
3. BER = 1x10-12를 위한 수신기 입력에 있는 적합성 시험 신호로 측정됩니다.
4. 마베르티칼 눈 클로저 처벌과 응력을 가진 눈 지터는 응력을 가진 수신기 감도를 측정하기 위한 엑스페리먼트 조건입니다. 그들은 수신기의 특성이 아닙니다.
특징 :
40G 이더넷 IEEE802.3ba와 40GBASE-LR4 표준으로 순응합니다
순응한 QSFP+ MSA
QDR / DDR 인피니밴드 자료 비율로 순응합니다
사고 방식 당 11.2Gb/s 자료 비율까지
4 CWDM 레인 먹스 / 역다중화기 디자인
단일모드 섬유 (SMF) 위의 최고 10까지 킬로미터 전송
운용 케이스 온도 : 0 내지 70C
최대 전력 소모 2.5W
LC 이중 접속부
순응한 로에스
클라이언트측 40G 텔레콤 연결
패키지 & 선적
국제 급행 : DHL, 페덱스, EMS, TNT, UPS와 기타. 그것은 3-7 일을 걸립니다.
우리의 서비스
OEM / ODM 명령은 이용 가능합니다
우리는 광고 광학 모듈이 브랜드 뉴이고, 절대적으로 결코 오래된과 재공급된 재료를 사용하지 않는다고 모두에게 약속합니다. 모든 광학 모듈은 기능 시험과 장기간 시험을 통했습니다. 우리는 선적일로부터 모든 광 전송부에게 3년 보증을 제공합니다.
