원래 장소:
광둥, 중국
브랜드 이름:
HILINK
인증:
CE FCC Rohs
모델 번호:
HL-QSFP-40G-60km
FTTX를 위한 고품질을 가진 광섬유 단위 40G QSFP 60km ER4 LC 송수신기
제품 설명
제품 특징
애플리케이션
QSFP 시리즈
| 부품 번호 | 제품 설명 | |
| HL-QSFP-40G-SR4 | QSFP+, 40Gb/s, 40GBASE-SR4, MMF, 850nm, 150M | |
| HL-QSFP-40G-LR4 | QSFP+, 40Gb/s, 40GBASE-LR4, SMF, 1310nm, 10KM | |
| HL-QSFP-40G-ER4 | QSFP+, 40Gb/s, 40GBASE-ER4, SMF, 1310nm, 40KM | |
| HL-QSFP28-100G-SR4 | QSFP+, 100Gb/s, 100GBASE-SR4, MMF, 850nm, 150M | |
| HL-QSFP28-100G-LR4 | QSFP+, 100Gb/s, 100GBASE-LR4, SMF, 1310nm, 10KM | |
| HL-QSFP28-100G-ER4 | QSFP+, 100Gb/s, 100GBASE-ER4, SMF, 1310nm, 40KM | |
| HL-QSFP28-100G-ZR4 | QSFP+, 100Gb/s, 100GBASE-ZR4, SMF, 1310nm, 80KM | |

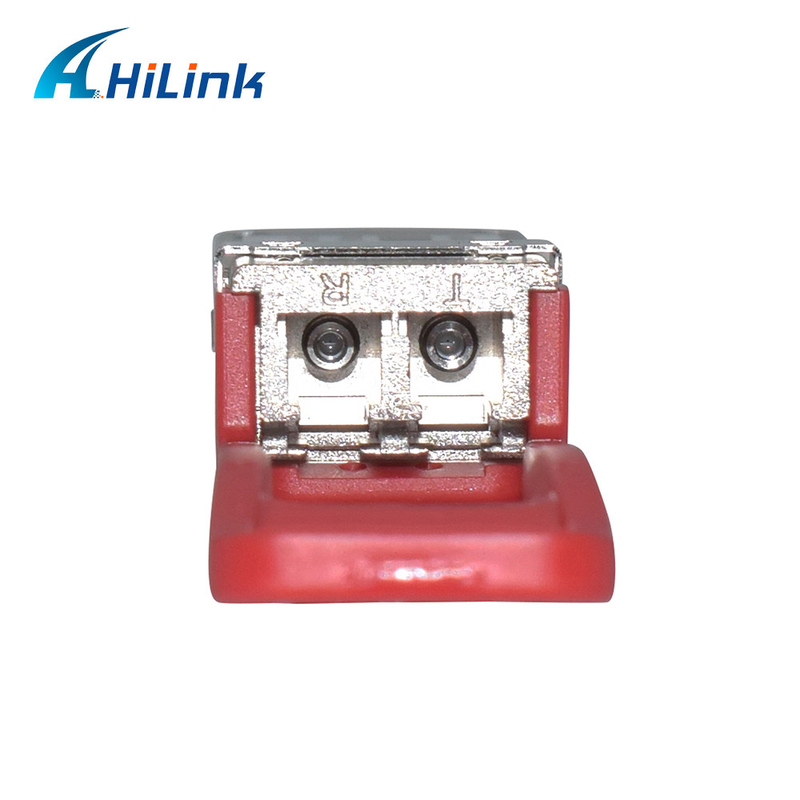

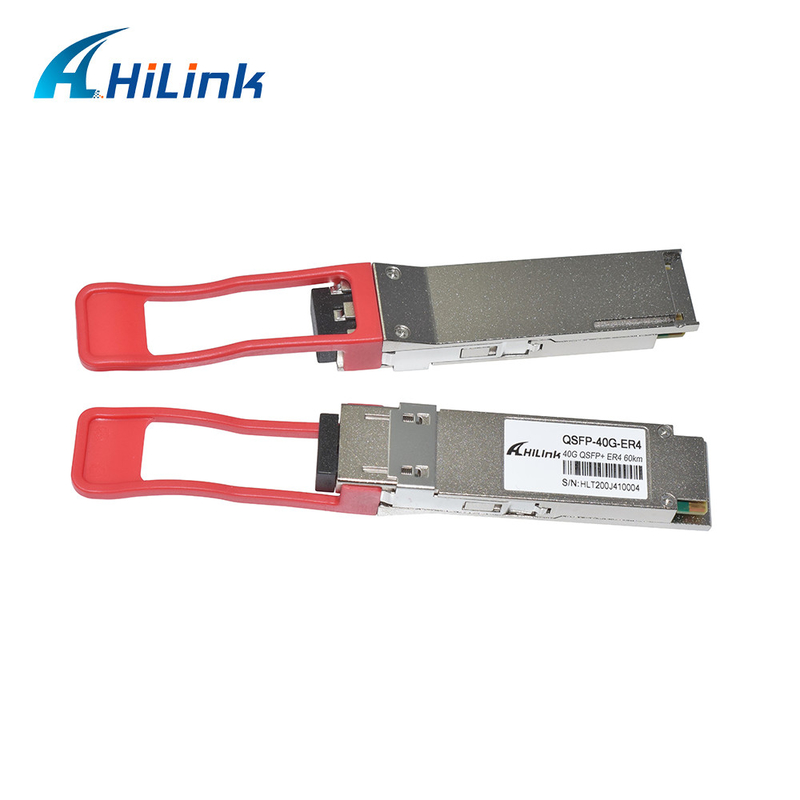

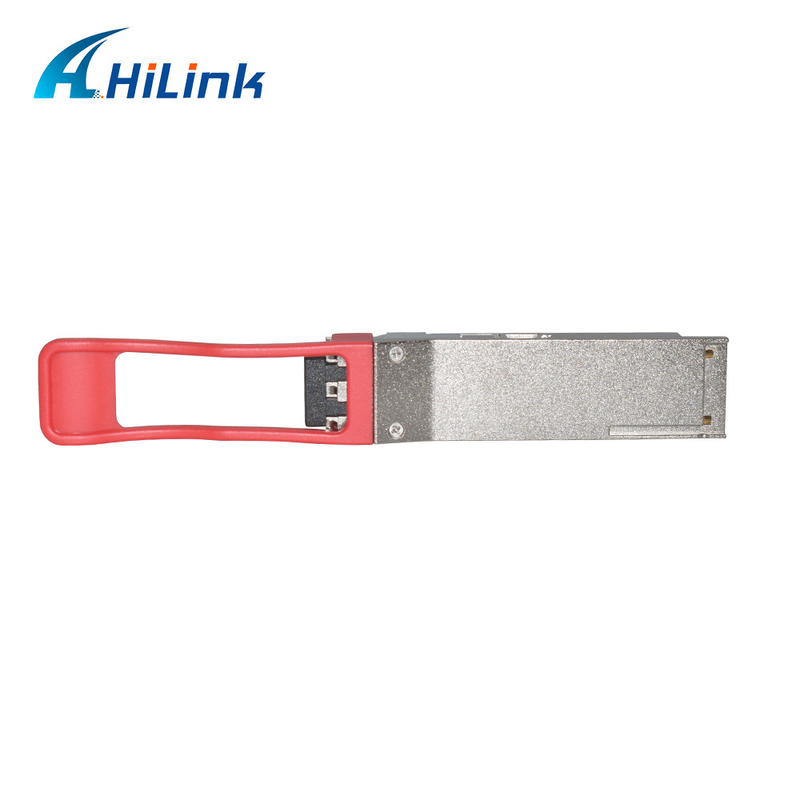

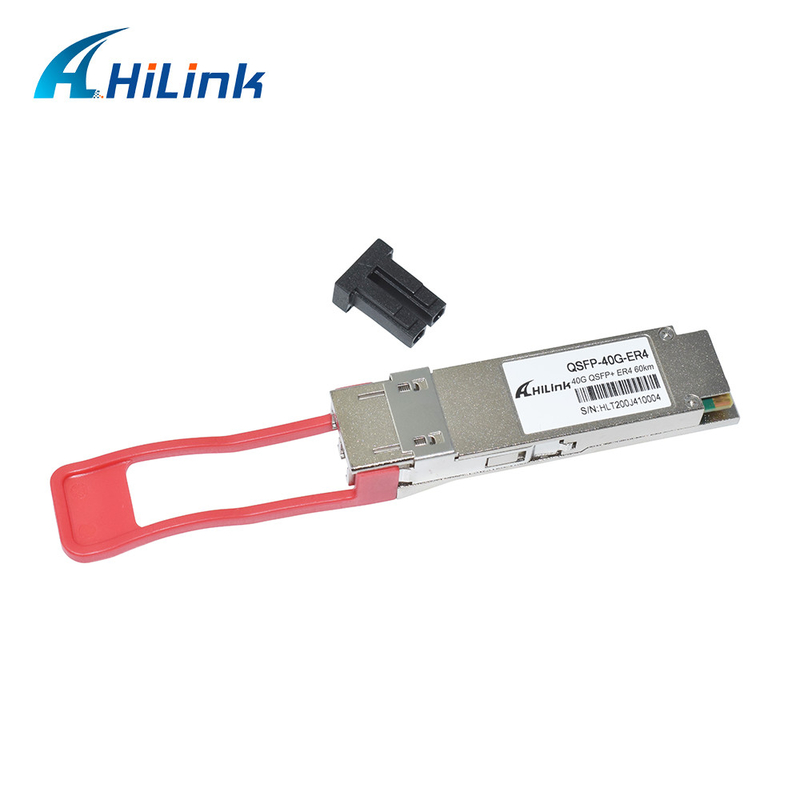

제품 사진 쇼
광학 매개변수(TOP = 0 ~ 70 °C, VCC = 3.0~3.6볼트)
| 매개변수 | 상징 | 분 | 보통 | 최대 | 단위 | 참조 |
| 송신기 | ||||||
|
파장 할당 |
L0 | 1264.5 | 1271 | 1277.5 | nm | |
| L1 | 1284.5 | 1291 | 1297.5 | nm | ||
| L2 | 1304.5 | 1311 | 1317.5 | nm | ||
| L3 | 1324.5 | 1331 | 1337.5 | nm | ||
| 사이드 모드 억제 비율 | SMSR | 30 | - | - | dB | |
| 총 평균 발사력 | PT | - | 10.5 | dBm | ||
| 평균 런치 파워, 각 레인 | +3 | - | 7 | dBm | ||
| 레인당 OMA 전송 | TxOMA | 0.3 | 5.0 | dBm | ||
| 두 레인(OMA) 간의 발사력 차이 | 4.7 | dBm | ||||
| 각 Lane의 송신기 분산 패널티 | TDP | 2.6 | dB | |||
| 소광율 | 어 | 5.5 | 6.5 | dB | ||
| 송신기 아이 마스크 정의 {X1, X2, X3, Y1, Y2, Y3} | {0.25, 0.4, 0.45, 0.25, 0.28, 0.4} | |||||
| 광학 반사 손실 허용 오차 | - | - | 20 | dB | ||
| 평균 Launch Power OFF 송신기, 각 레인 | 포프 | -30 | dBm | |||
| 상대 강도 노이즈 | 린 | -128 | dB/Hz | 1 | ||
| 광학 반사 손실 허용 오차 | - | - | 12 | dB | ||
| 수화기 | ||||||
| 손상 임계값 | THd | 0 | dBm | 1 | ||
| 수신기 입력의 평균 전력, 각 레인 | 아르 자형 | -23 | -6 | dBm | ||
| 각 레인에서 전기적 3dB 상한 차단 주파수 수신 | 12.3 | GHz | ||||
| RSSI 정확도 | -2 | 2 | dB | |||
| 수신기 반사율 | 수신 | -26 | dB | |||
| 수신기 전원(OMA), 각 레인 | - | - | -4 | dBm | ||
| 각 레인에서 전기적 3dB 상위 컷오프 주파수 수신 | 12.3 | GHz | ||||
| LOS 주장 취소 | 로스디 | -25 | dBm | |||
| 로스 주장 | 로스ㅏ | -35 | dBm | |||
| 로스 히스테리시스 | 로스시간 | 0.5 | dB | |||
참고: 12dB 반사
