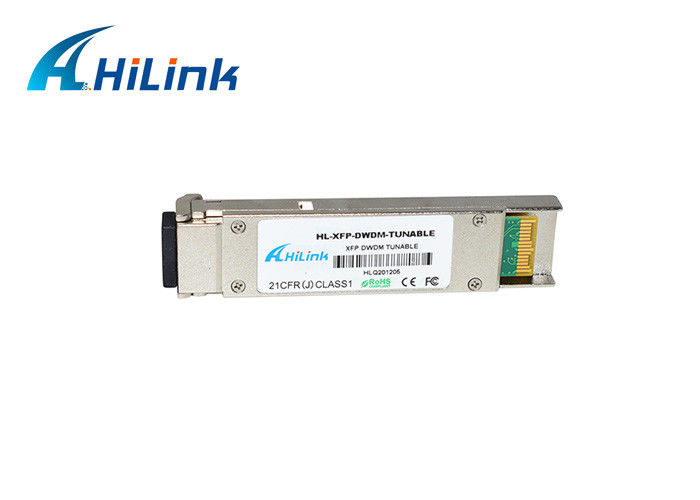

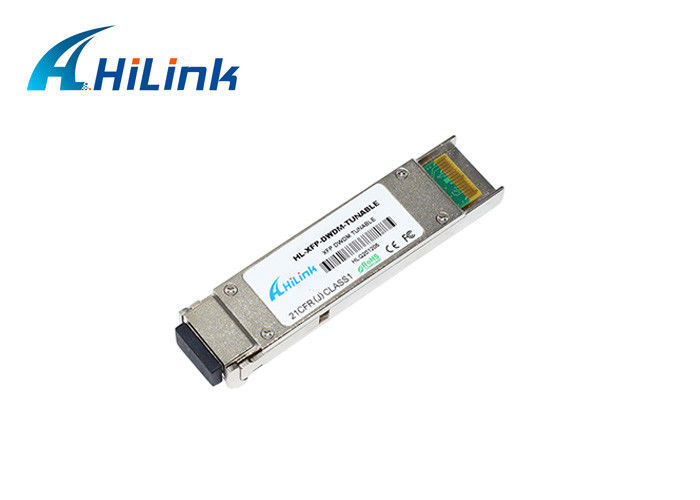

80개 킬로미터 10Gb/S 조정할 수 있는 DWDM XFP 송수신기 50GHz ITU 채널

제품 설명

9.95Gb/s 내지 11.3Gb/s 비트율을 지원합니다

Ｌ 몬올리티콜리 통합된 가득 찬 C-밴드 동조 송신기

통합된 파장 고정기와 함께 스페이스를 두는 Ｌ 50 기가헤르츠 ITU 채널

Ｌ C 밴드 조정할 수 있는 레이저와 APD 수신기

80 킬로미터의 Ｌ 최대 링크 길이

Ｌ 전 이중 LC 연결기

Ｌ 핫 블러그 가능한 XFP 발자국

Ｌ 지원 라인측과 XFI 되돌림

어떤 기준 클럭도 요구되지 않는 Ｌ

Ｌ 짜맞춘 디지털 진단 기능

Ｌ 표준 보석 이탈 장치

Ｌ 전력 소모 <3>

경우 온도 범위 :70' Ｃ에 대한 0' Ｃ

애플리케이션

DWDM 10GBASE-ZR/ZW 10G 이더넷

DWDM 80KM 10G 광섬유 채널 Ｌ

DWDM SONET OC-192&SDH STM-64

제품 설명

조정할 수 있는 10 Gb / Ｓ XFP 송수신기는 고속 직렬 링크를 9.95 Gb / Ｓ부터 11.35 Gb / Ｓ까지 신호 전송률에 제공하는 통합된 ber 광학 송수신기입니다. 모듈은 ITU 주파수 그리드 애플리케이션(SFF-8477)를 위해 10 기가비트 소형 인수 끼워 넣을 수 있는 (XFP) 다중소스 아그레망-MSA (INF-8077i)와 조정할 수 있는 XFP에 따릅니다

그것은 80 킬로미터 한계 (이더넷)을 위해 IEEEDWDM 10GBASE ZR와 80이지 킬로미터 한계 (광섬유 채널) 적용을 위해 DWDM 10GFC, SONET / SDH를 위한 50 기가헤르츠 채널 스페이싱으로 국제 전기통신 규격 위원회 G.698.1 기준에 따릅니다.

송수신기는 원 모듈에 수신기와 전송 경로를 통합합니다. 전송부에, 10 그비피스 직렬 데이터 스트림은 복구되고, 레티메드와, 모듈레이터 드라이버를 전달했습니다. 산업표준 LC 연결기를 통해 단일 모드 ber 에 데이터 전송을 가능하게 하면서, 모듈레이터 드라이버는 C 밴드 조정할 수 있는 집적 레이저 마하 젠더 (ILMZ)를 선입견을 갖게 하고 조절합니다. 수신부에, 10개 그비피스 자료 스트림은 APD/ 트랜스-임피던스 증폭기로부터 회복되고, 레티메드와, 출력 드라이버를 전달했습니다. 이 모듈은 핫 블러그 가능한 XFI-순응하는 전기 인터페이스를 특징으로 합니다.

제품 선택

사고 방식 가이드 핀 기술

기록 :

1. 조정할 수 있는 모듈이 처음으로 플러그 접속될 때, 그것은 디폴트 채널 또는 tx_dis에 갈 것입니다

그것이 대기 조건에 갈 것이라고 단언했습니다. 투나불라 DWDM XFP-80D는 디폴트 채널은 1561.83nm입니다,

1563.45nm이 1부터 82와 조정할 수 있는 DWDM XFP-80D-2 디폴트 채널까지 채널 범위로 있습니다,

1부터 88까지 채널 범위로 적합합니다.

2.모듈이 전원이 순환했다는 것 일 때 그것은 자동적으로 선택된 지난 채널 또는 tx_dis에 갈 것입니다

그것이 대기 조건에 갈 것이라고 단언했습니다. 만약 tx_dis가 주장했으면, 선택된 지난 채널이 깨끗이 될 것입니다,

그리고 유효한 새로운 채널 명령은 채널에서 설정하도록 요구될 것입니다.

3. 만약 Tx가 무력하게 되고 그리고 나서 리인에이블되면, 모듈이 선택된 지난 채널로 돌아갑니다

디지털 진단 기능

XFP MSA에 의해 정의된 바와 같이, XFP 80 킬로미터 조정할 수 있는 송수신기는 다음과 같은 운용 변수에 대한 실시간 접속을 허락하는 a2-와이어 직렬 인터페이스를 통해 디지털 진단 기능을 제공합니다 : 오우 송수신기 온도

오우 레이저 바이어스 전류 오우 송신된 광학력 오우 수신 광세기 오우 송수신기 공급 전압 그것이 또한 경보와 경고 플래그의 정교한 시스템을 제공하며, 그것이 특별한 운용 변수가 공장 설정 평균 범위의 밖에 있을 때 최종 사용자들에게 경고하는데 사용될 수 있습니다.

작동과 진단 정보는 모니터링되고 송수신기 안에서 디지털 진단 송수신기, 제어기를 보고되며, 그것이 2번 와이어 직렬 접속을 통하여 접근됩니다. 직렬 프로토콜이 활성화될 때, 시리얼 클럭 신호 (SCL 핀)은 호스트에 의해 발생됩니다. 상승부는 쓰기 보호되지 않은 그것의 메모리 맵에서 그 부분 안으로 XFP 송수신기로의 데이터를 시간을 잽니다. 하강부는 XFP 송수신기로부터의 자료를 시간을 잽니다. 시리얼 데이터 신호 (SDA 핀)은 직렬 데이터 전송을 위해 양방향입니다. 호스트는 시작과 직렬 프로토콜 활성화 끝을 기념하기 위해 SCL과 관련하여 SDA를 사용합니다.

메모리는 개별적으로 다루어질 수 있는 일련의 8비트 데이터 워드로 구성됩니다 또는

연속적으로. 2번 와이어 직렬 접속은 000h에서 기억의 최대 주소까지 다루어지는 8비트 매개 변수에 대한 연속하거나 임의적 접근을 제공합니다.

메모리 맵을 포함하는 더 자세한 정보를 위해 정의는 미안하지만, XFP MSA 상술을 봅니다.
